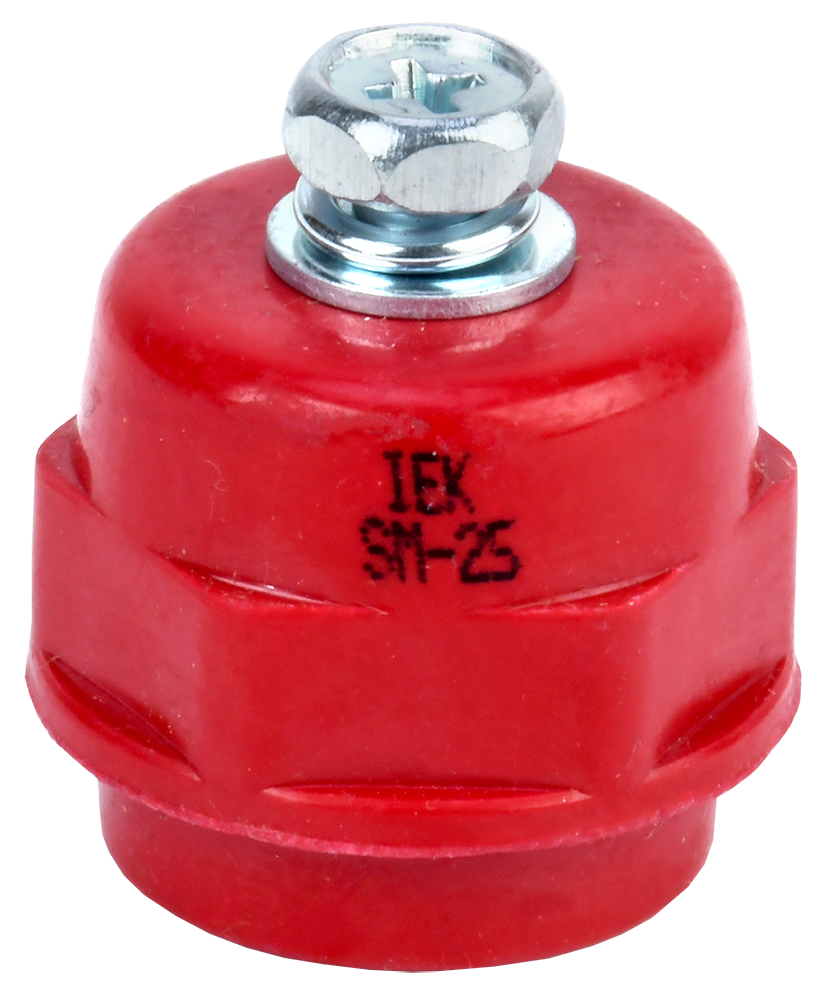

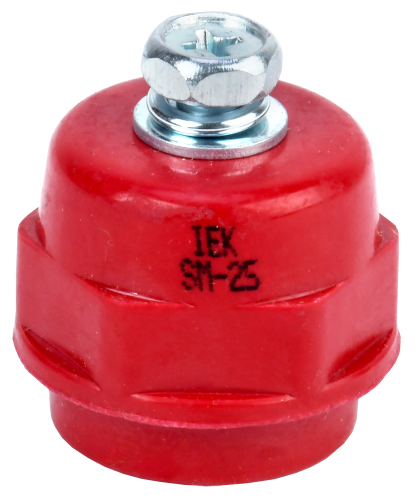

IEK Изолятор SM25 (М6) силовой с болтом

43.00 р. Артикул: YIS11-25-06-B
Ед. измерения: шт
Под заказ
Введите количество
Мы принимаем Visa и Mastercard

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики

Количество полюсов:

1

Макс номин ток:

275 А

Расстояние между шинами:

50...125 мм

Номин раб напряжение:

1000 В

Выдерж напряж грозового импульса:

6.0 кВ

Механ разрушающая сила на изгиб:

6 кН

Механ разрушающий крутящий момент:

0.2 кНм

Наибольший наружн диаметр:

30 мм

Наименьший наружн диаметр:

25 мм

Длина резьбы:

9 мм

Метрический размер резьбы - М:

6 мм

Температура эксплуатации:

-40...+60 °C

Кол-во болтов на изолятор:

1 шт

Высота:

25.0 мм

Цвет:

Красный

Материал:

Полимерный материал

Вид или марка материала:

Полиамид усиленный стекловолокном

Тип конструкции:

Изолятор SM

Эксплуатационные параметры

Срок службы, Лет:

30

Гарантийный срок, Лет:

3

Общие параметры
Артикул YIS11-25-06-B
Базовая единица шт
Производитель IEK
Тип изделия шинный изолятор
Аксессуары Да
