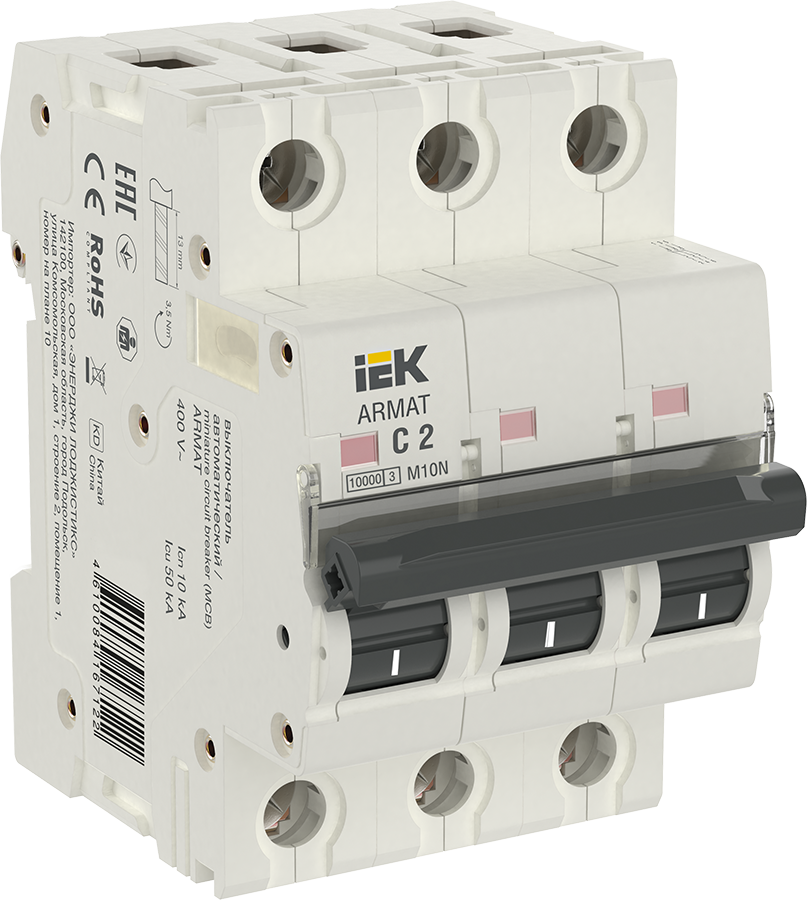

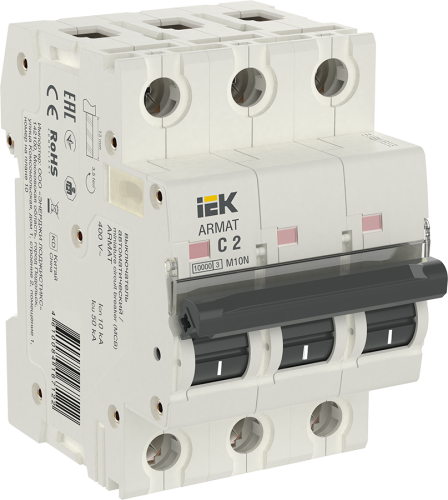

Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на динрейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания класс токоограничения 3
Номинальная отключающая способность 10 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
Количество полюсов: |
3 |
Номинальный ток: |
2 А |
Характеристика срабатывания - кривая тока: |
C |
Номинальное рабочее напряжение: |
400 В |
Отключающая способность по EN 60898: |
10 кА |
Ширина по количеству модульных расстояний: |
3 |
Макс сечение входящего кабеля: |
25 мм² |
Номин импульсное выдерживаемое напряжение: |
6 кВ |
Класс токоограничения: |
3 |
Частота: |
50 Гц |
Степень защиты - IP: |
IP20 |
Тип монтажа: |
на DIN-рейку |
Тип расцепителя: |
Тепловой, электромагнитный |
Сфера применения: |
Бытовое |
Мех износостойкость: |
20000 циклов |
Электр износостойкость: |
10000 циклов |
Возможность присоединения шин: |
PIN (штырь), FORK (вилка) |
Вес одного полюса: |
0,116 кг |
Общ количество полюсов: |
3 |
Отключающая способность по IEC 60947-2: |
50 кА |
Тип напряжения: |
Переменный (AC) |
Тип подключения: |
Винтовое соединение |
Количество силовых полюсов: |
3 |
Время срабатывания расцепителя в зоне КЗ tm: |
0,1 с |
Наличие взрывозащиты: |
Без взрывозащиты |
Тип монтажной рейки: |
35x7.5 |
Режим работы: |
Продолжительный-S1 |
Ремонтопригодность: |
Нет |
Номин ток: |
2.0 А |
Номин раб напряжение: |
400 В |
Номин напряжение изоляции Ui: |
500 В |
Количество защищенных полюсов: |
3 |
Рабочая температура окружающей среды: |
-40…+70 °C |
Эксплуатационные параметры
Срок службы, Лет: |
15 |
Гарантийный срок, Лет: |
10 |
